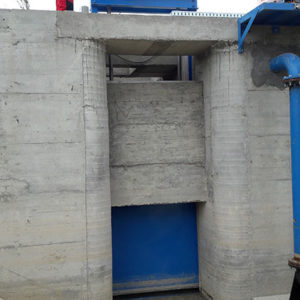

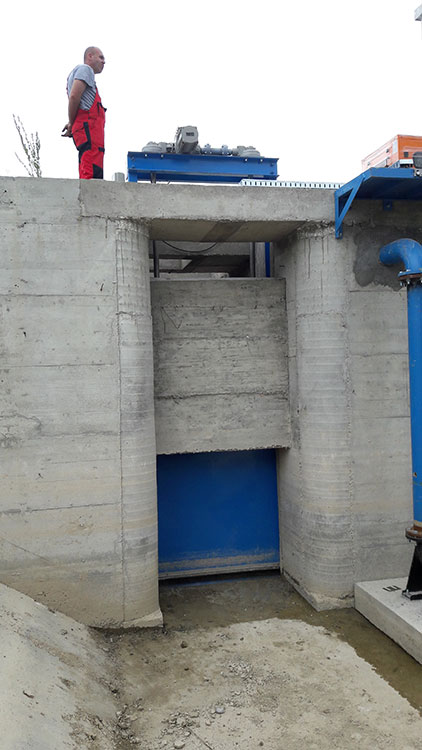

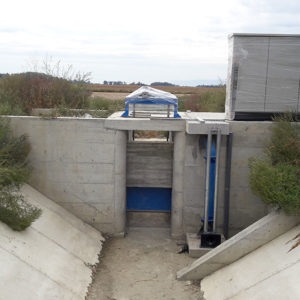

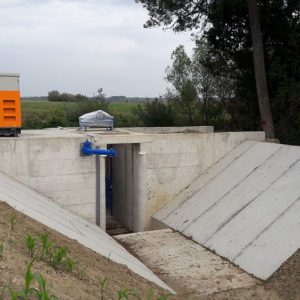

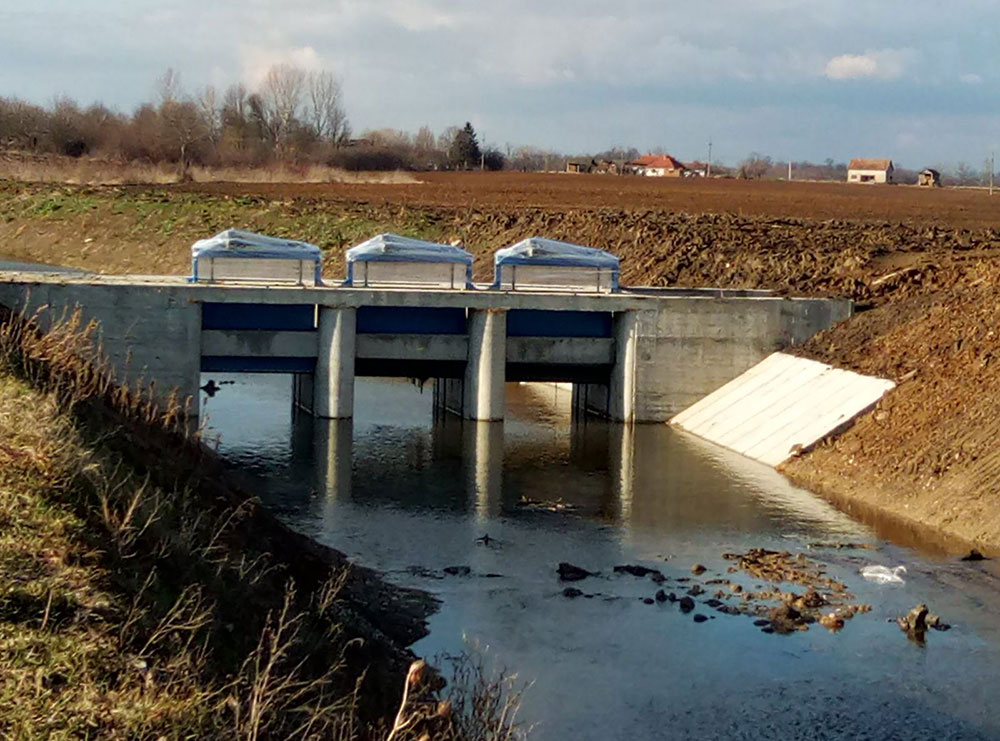

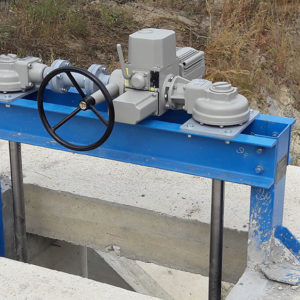

Tablasti zatvarači su namenjen za otvaranje i zatvaranje kanala za ispust vode.
Koristi se u postrojenjima za preradu vode, hidroelektranama, termoelektranama, vodoispusnim i vodozahvatnim sistemima akumulacija.
Nisu podeljeni po nazivnim dimenzijama već njihove mere zavise od mere ugradnje (širine i visine kanala), kao i visine stuba radnog fluida.
Kompaktne je izvedbe, isporučuje se sastavljen i spreman za montažu.
Zaptivanje ostvareno sa sve četiri (zidni zatvarači) ili sa tri strane (kanalni zatvarači).
Zaptivanje preko profilisane gume na metal.
Precizno vođenje zaptivne ploče omogućuje ravnomeran pritisak i sigurno zaptivanje po celoj dužini zaptivnih površina.
Ploča za zaptivanje, ram, vođice i lajsne tablaste ustave se mogu raditi u više različitih varijanti po pitanju materijala:
– konstrukcijski čelik S235JR površinski zaštićen antikorozivnim premazom
– konstrukcijski čelik S235JR vruće pocinkovan
– nerđajući čelik A2/A4
Guma za zaptivanje urađena je od EPDM.
Klizne lajsne urađene su od PE povećane gustine (UHMWPE).
Zavojno vreteno je izrađeno od nerđajućeg čelika 304L.
Zavojna čaura je urađena od bronze PcuSn14.

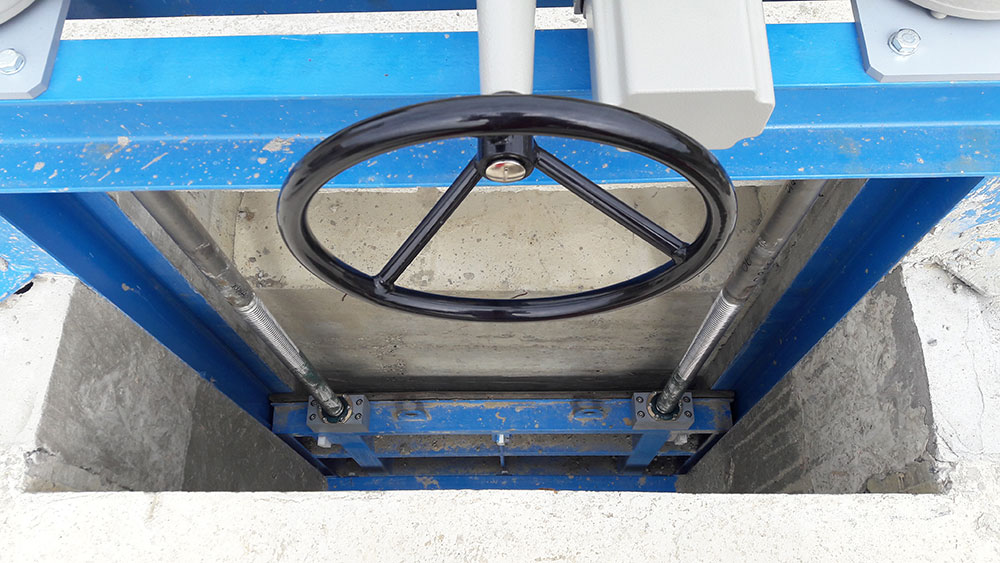

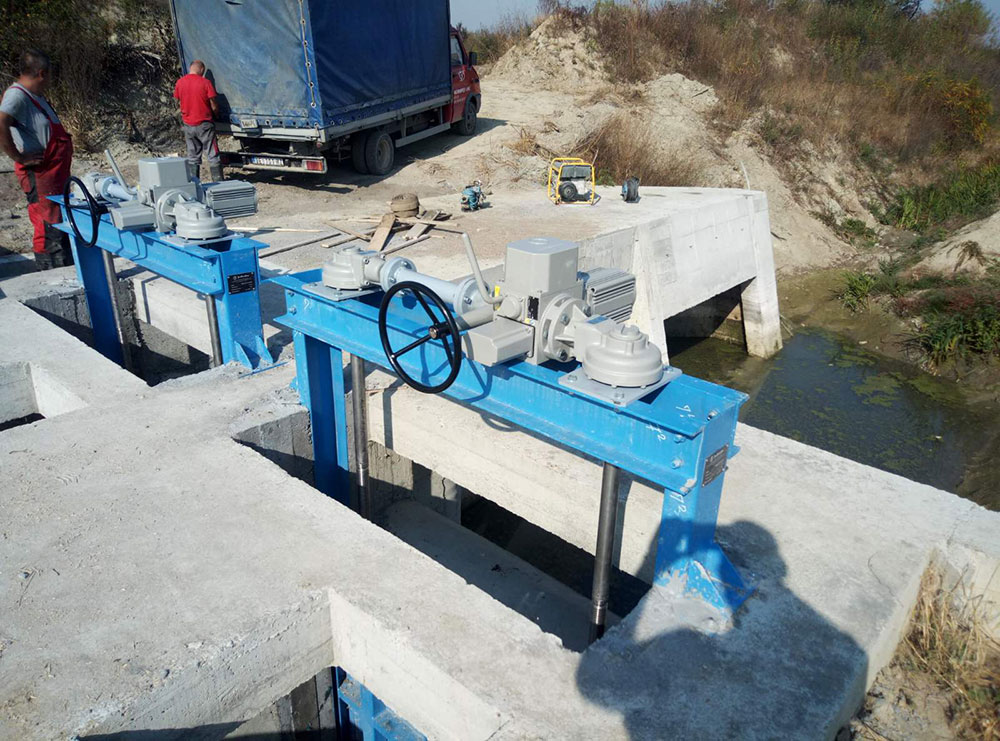

Za širine do 1200 mm izrađuje se sa jednim a preko 1200 mm sa 2 navojna vretena.
U zavisnosti od dimenzije zatvarača i potrebe sistema pogon može biti ručni, pneumatski ili elektromotorni.

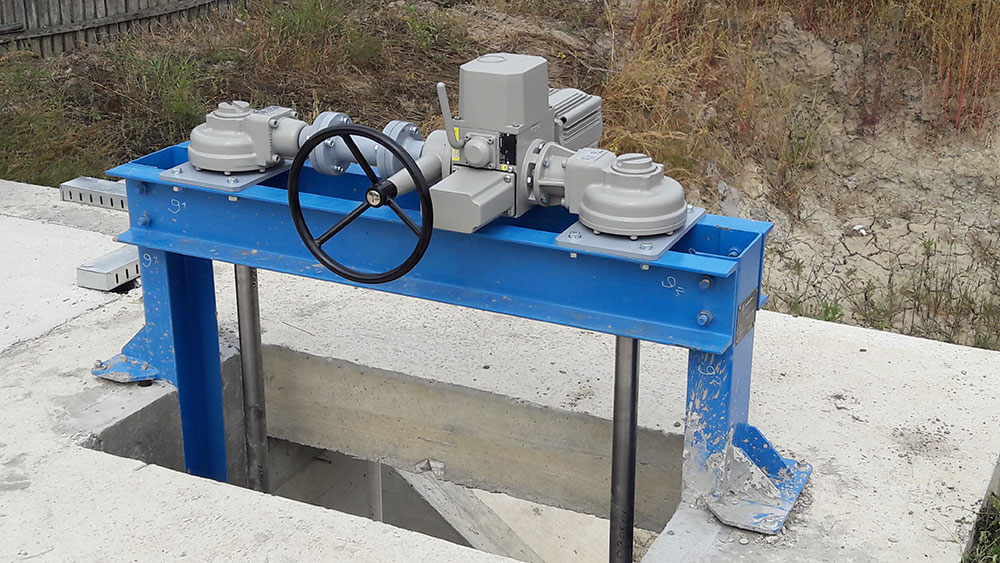

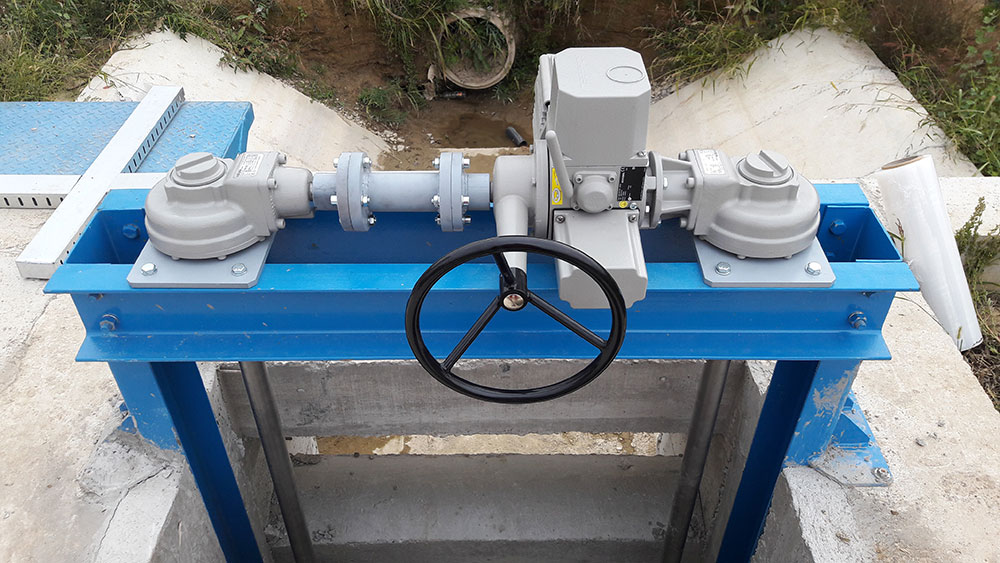

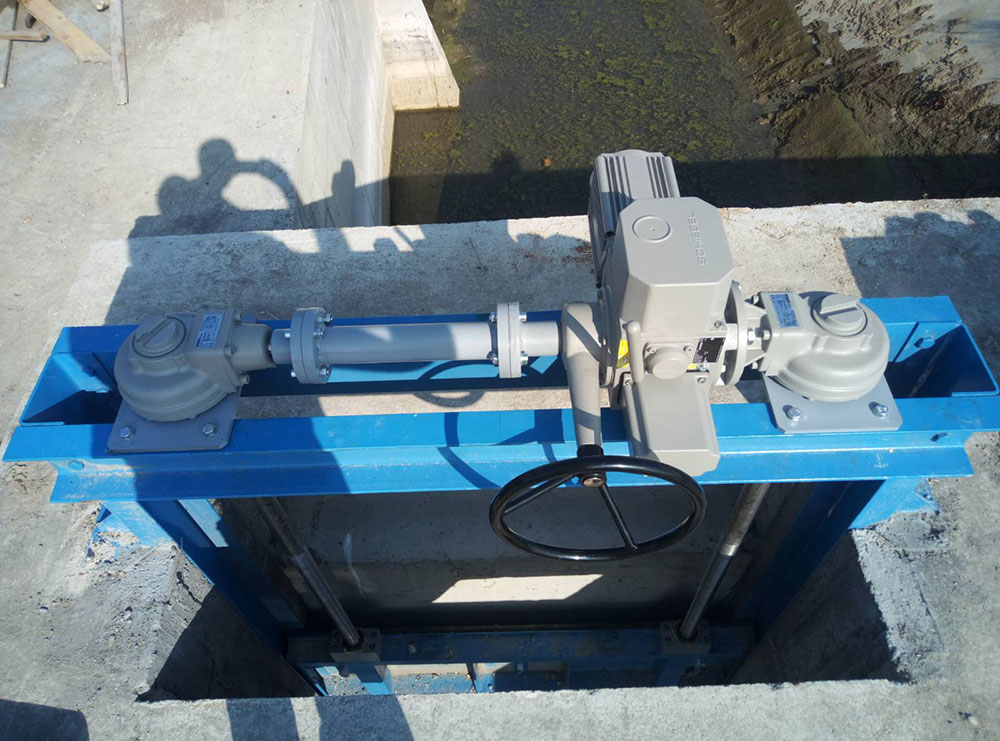

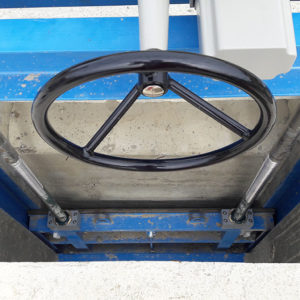

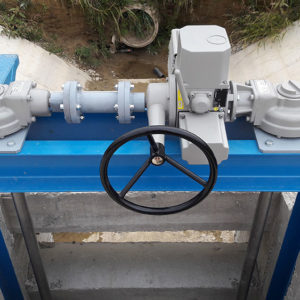

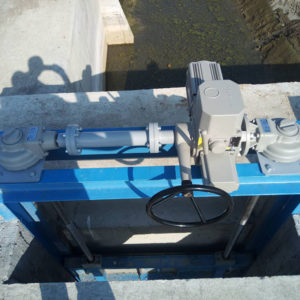

Pogonski mehanizam kod elektromotornog pogona opremljen je pogonskih točkom i ručicom za pokretanje u slučaju nestanka električne energije.

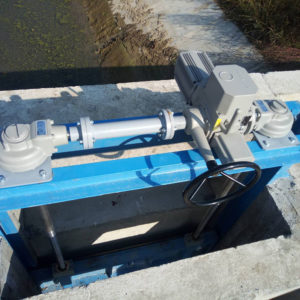

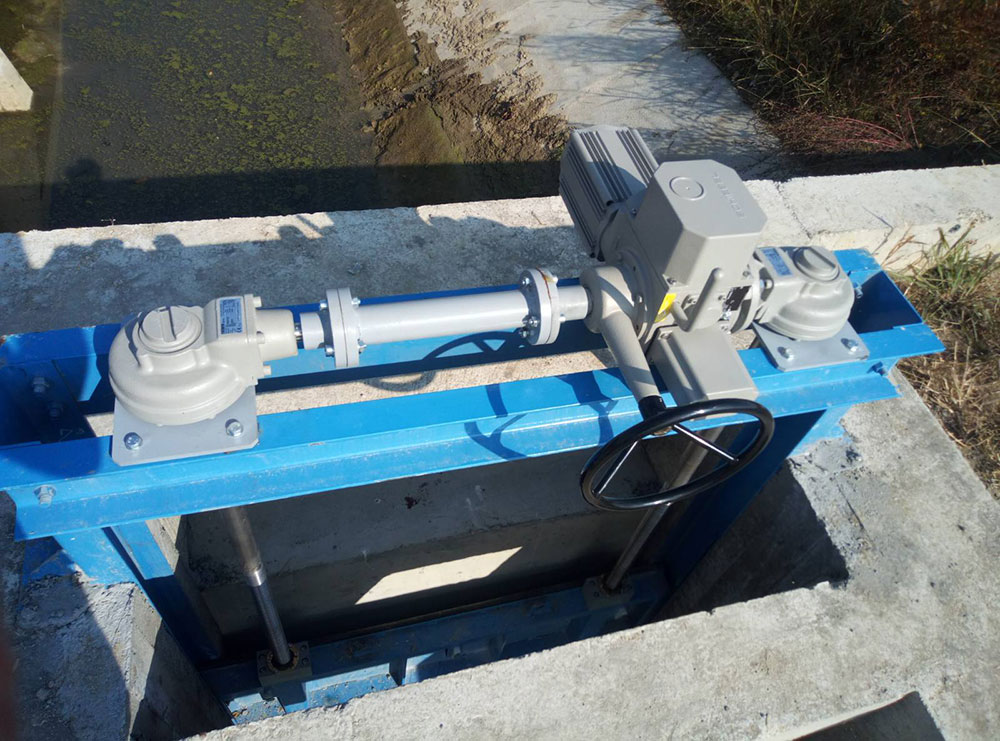

Pogon zatvarača je preko aktuatora i reduktora renomiranih svetskih proizvođača AUMA, SCHIEBEL, ROTORK u stepenu zaštite IP68, sa motorom povećane efikasnosti i internim grejačem za zaštitu od smrzavanja.
Kod zatvarača sa pneumatskim pogonom, pneumatski cilindar je izrađen od profilne Al cevi, ISO 15552, sa magnetnim klipom i senzorima krajnjeg položaja. Namenjen za rad na temperaturama -200C do +800C, maksimalni radni pritisak 10 bar.
Klipnjača hromirana, materijal 1.4021
Prilikom naručivanja neophodno je navesti sledeće podatke:
Vrstu fluida
Radni pritisak
Dimenzije otvora, širinu i visinu
Dubinu ugradnje
Vrstu pogona
